対象者

切断レベル

大腿切断・下腿切断

義足に加わる衝撃

弱い・中程度・強い

体重制限

166kg

足部情報

カテゴリー	1-9
サイズ	22-30cm
足部重量(27cm)	700g(ピラミッド・フットカバー含む)
構造的高さ(27cm)	170mm(ピラミッド・フットカバー含む)
差高	10mm・19mm
選択可能なアダプタ	オスピラミッド、クイックアラインまたはアラインまたはカーボン製チューブ（クイックアラインの適用は義足に加わる衝撃が弱い～中程度の装着者に限る）

カテゴリー選択表

衝撃度／体重(kg)	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147	148-166
弱い	1	1	2	3	4	5	6	7	8	9
中程度	1	2	3	4	5	6	7	8	9	製造なし
強い	2	3	4	5	6	7	8	9	製造なし	製造なし

ご提供できるカテゴリーとサイズの組合せ一覧

足のサイズ(cm)　/　カテゴリー	1	2	3	4	5	6	7	8	9
22cm	○	○	○	○	○	○	○	○	○
23cm	○	○	○	○	○	○	○	○	○
24cm	○	○	○	○	○	○	○	○	○
25cm	○	○	○	○	○	○	○	○	○
26cm	○	○	○	○	○	○	○	○	○
27cm	○	○	○	○	○	○	○	○	○
28cm	○	○	○	○	○	○	○	○	○
29cm	○	○	○	○	○	○	○	○	○
30cm	○	○	○	○	○	○	○	○	○

スプリットトウなしの選択：可

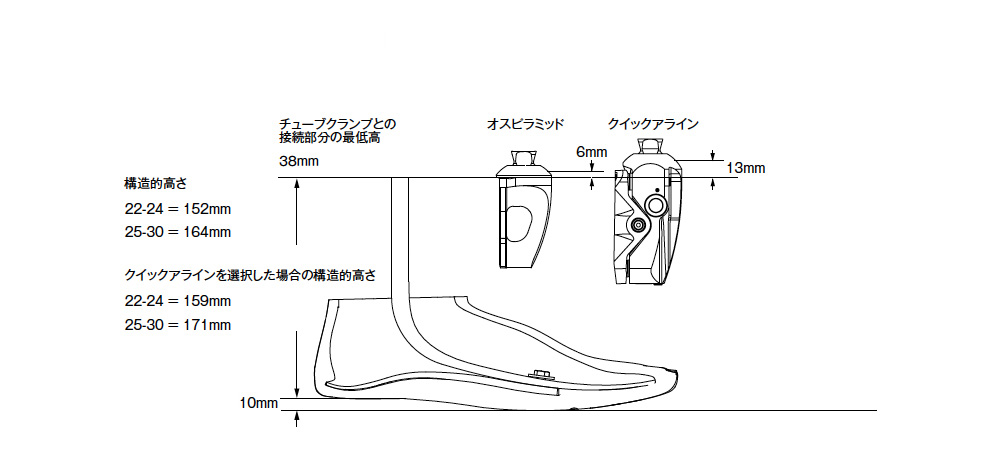

製品寸法

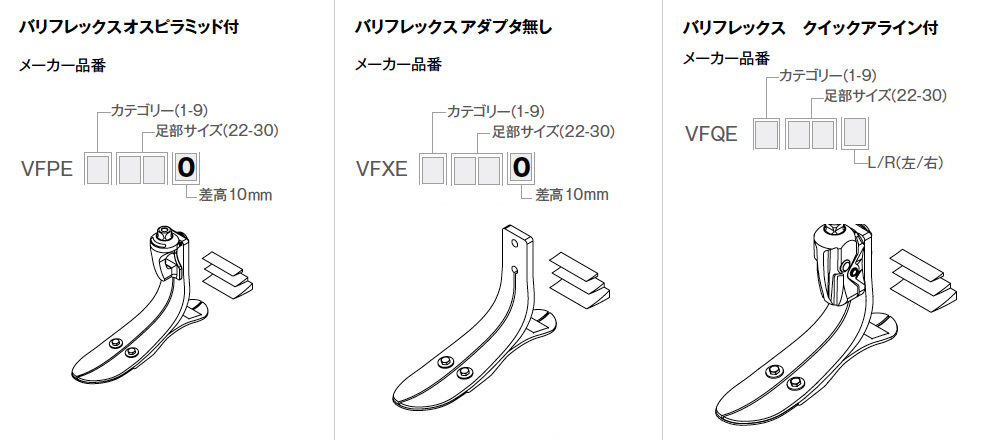

キット

オスピラミッドアダプタ

ボルト付オスピラミッドアダプタ

ご使用の足部のカテゴリーに準じて、選択してください。

メーカー品番	カテゴリー	重量
FFC2210001	1-6	175g
FFC2210002	7-9	205g

構成
・ピラミッド
・ハードウェア(M8またはM10ボルト)
・プラスチック製ボルトキャップ
・ロックタイト

ピラミッド用アタッチメントボルト

メーカー品番	カテゴリー	サイズ	長さ
CM130234	1-6	M8	35mm
CM130223	7-9	M10	35mm

クイックアライン(バリフレックス用)

踵の高さ調整ができるアダプタです。8度までの屈曲角度が調整でき、足部サイズ25cmの場合、踵高さは30mmまで調整可能です。装着者が解除・ロックボタンを扱い、踵高さを調整できます。義足に加わる衝撃が弱い～中程度の装着者のみが適用です。

新しいバリフレックスへ取付ける場合	カテゴリー	重量
QAP12551	1-4	384g
QAP12552	5-6	384g
QAP12553	7-9	384g

既にお持ちのバリフレックスへ取付ける場合	カテゴリー	重量
QAP12501	1-4	384g
QAP12502	5-6	384g
QAP12503	7-9	384g

構成
・ハードウェア(M8・M10ボルト)
・ワッシャー
・プラスチック製ボルトキャップ

チューブキット

30mm カーボンチューブキット

ご使用の足部のサイズ・カテゴリーに準じて、選択してください。

メーカー品番	カテゴリー	サイズ	長さ	穴の間隔	重量
VFX00003	1-6	22-30	229mm	38mm	216g
VFX00004	7-9	22-30	229mm	38mm	275g
VFX00006	1-6	22-30	381mm	38mm	293g
VFX00007	7-9	22-30	229mm	38mm	369g

構成
・アライメントウェッジ
・チューブ
・球形ワッシャー
・アタッチメントボルト・ハードウェア
・摩擦パッド
・チューブインサート(カテゴリー7-9)

30mmチューブインサート(カテゴリー7-9の方用)

高カテゴリーチューブに必要な、十分な構造的強度を提供します。

メーカー品番	直径	重量
A-718009	30mm	18g

チューブキット用アライメントウェッジ(2°・4°)

パイプとフットモジュールの間に取り付けることで、モジュラー部品を使用せずに足部の底屈・背屈が可能です。

メーカー品番	カテゴリー
CM150041	1-6
CM150042	7-9

構成
・ウェッジ
・摩擦パッド
・ロックタイト

30mmチューブ用アタッチメントボルト

メーカー品番	カテゴリー	サイズ	長さ
CM130219	1-6	5/16" x 24	1 3/4"
CM130213	7-9	3/8" x 24	1 3/4"

部品

調節用ウェッジキット

踵の硬さや踏み返し具合の調整が可能です。

メーカー品番	足部サイズ
CM150006	22-27
CM150009	28-30

構成
・調節用ウェッジ(3枚)
・接着剤

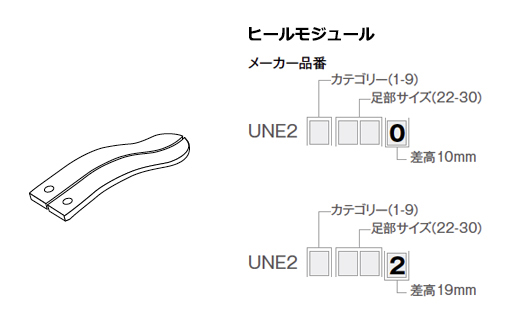

ヒールディバイダー

部品同士の磨耗やノイズの解消のため、ヒールのエッジの間に取り付けます。

メーカー品番	製品名
CM140003	ヒールディバイダー

ロックタイト　410黒

メーカー品番	足部サイズ
CM160016	ロックタイト410黒

ツール

スロットウェッジキット(カテゴリー1-9)

義足歩行のダイナミックアライメントの際にご使用ください。ダイナミックアライメント終了後、これらのウェッジを取り外し、最終的なアライメントウェッジと交換可能です。

メーカー品番	カテゴリー
CM100204	1-9

30mmアライメント適合ツールキット

義足の高さとアライメントを決定する際の、カット済のカーボン製あるいはアルミ製パイプ取付時にお使いください。高さとアライメントが決定した後、通常のフレックスフットカーボン製チューブと取り換えます。

メーカー品番	足部サイズ
VFX00008	1-9

構成
・アタッチメントハードウェア
・アタッチメントハードウェア
注意：アライメントツールはアライメント調整の目的のみに使用し、調整後はお使いにならないでください。

足部カバー・ソックス

オズール FCE0xxy 骨格・義足・その他・その他の部品・A フットカバー・A フットカバー

平成29年度 完成用部品価格 ¥27,600

フレックスフット スペクトラソックス

フットモジュールの保護とカバーとのノイズ解消のため、フットモジュールの上からご装着ください。

メーカー品番	サイズ
FCE63006	22-25
FCE63007	26-30

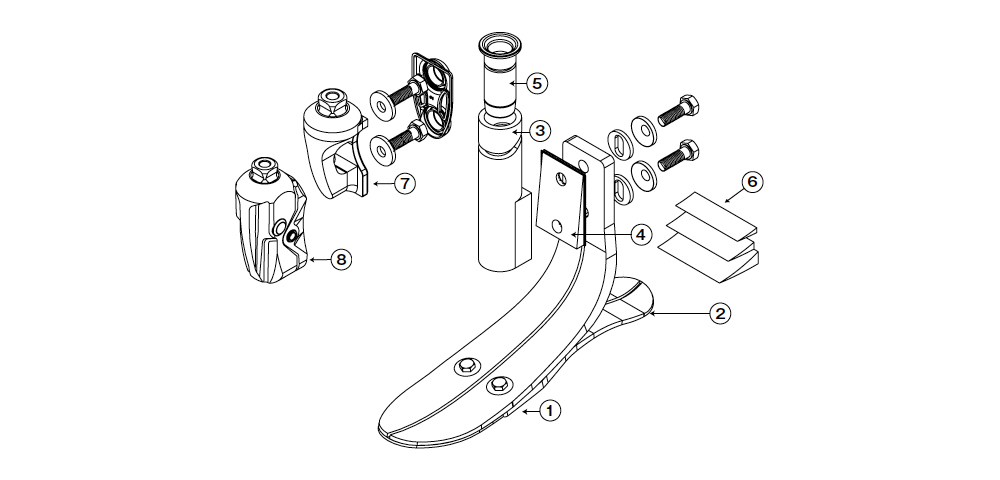

構成図

	構成部品
1.	フットモジュール
2.	ヒール部
3.	30mmカーボンチューブキット
4.	チューブ用アライメントウェッジ
5.	チューブインサート
6.	調節用ウェッジ
7.	ボルト付オスピラミッドアダプタ
8.	クイックアラインアダプタ

更新情報

・品名を変更しました（2017/3/27）
・足部カバー(FCLA/FCEA)について（2016/12/6）
現行の足部カバーにはありませんが、2014年2月以前製造の足部カバーは足裏に一本の線が入っています。この線は床反力作用点（COP)の足底における軌跡を表しており、それがこの足部では健側に近似しているということを示しています。
・クイックアラインの適用について（2016/12/16）
義足に加わる衝撃が、弱い～中程度の装着者のみであることを追加しました。
・カテゴリー表の特注品について（2016/12/16）
特注品の製造は中止されているため「製造なし」へ変更しました。
