キット

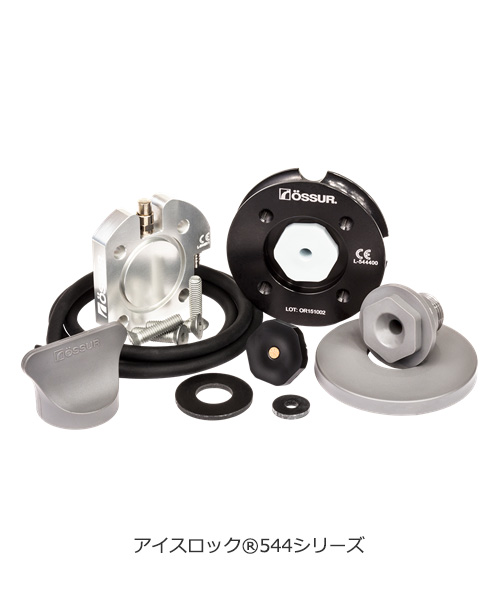

ICELOCK 544 シリーズ　キット

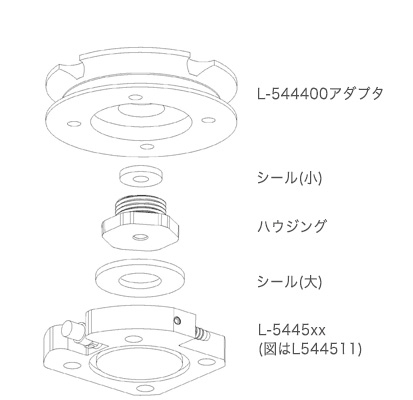

これらのキットにはICELOCK 544 シリーズを構成するすべての部品が含まれています。下の図は最終的な組み立てに使用される部品の分解立体図であり、それらがL-544400アダプタ内にどのように収納されるかを示しています。
ICELOCK 544キットに含まれる部品例（下図はL-544611です。キットによって内容が変わります）

・ L-544400アダプタ
・ ラミネーション用プレートダミー
・ シール（小）
・ シール（大）
・ ハウジング
・ ラミネーション用ハウジングダミー
・ L-544XXXプレート
・ レンチ
・ M6 x 25mmネジ
・ 吸引チューブ

L-544611	製品名	色		重量	構造的高さ
	Icelock 544 ユニティプレートキット（ソケットアダプタ含む）	グレー/黒		216g	25.5mm
	推奨使用法	解除ボタン	バーブコネクタ	バキューム貯蔵器	体重制限
	ユニティバキュームシステムとIcerossシールインライナー	○	○	-	136kg

L-544621	製品名	色		重量	構造的高さ
	Icelock 544 排気プレートキット（ソケットアダプタ含む）	オレンジ/黒		216g	25.5mm
	推奨使用法	解除ボタン	バーブコネクタ	バキューム貯蔵器	体重制限
	Icerossシールインライナー・排気バルブ	○	-	-	136kg

L-544620	製品名	色		重量	構造的高さ
	Icelock 544 排気バルブキット（ソケットアダプタ含む）	黒/黒		104g	16mm
	推奨使用法	解除ボタン	バーブコネクタ	バキューム貯蔵器	体重制限
	膝スリーブ・排気バルブ	-	-	-	136kg

>詳しい説明書はこちら

アダプタ

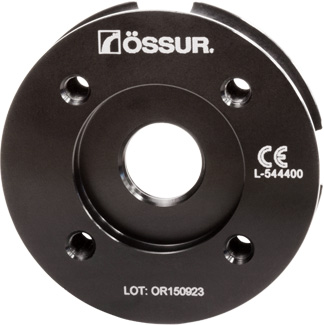

ICELOCK L-544400 ソケットアダプタ

L-544400 ソケットアダプタはIcelock 544 シリーズ キットでの標準的なベースです。
L-544400はソケットの組立工程により、1層のラミネーションの中に組込むことができ、質が高く、安定した結果を得ることができます

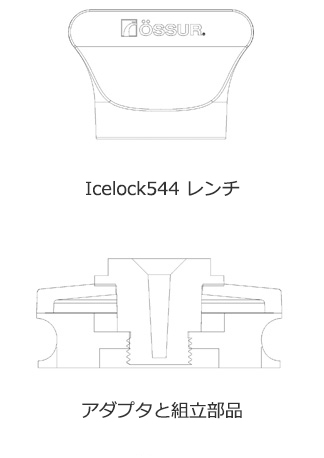

ソケット内へ組込んだ後は、4mmの六角レンチとIcelock544レンチを使用して全てのIcelock544シリーズのバルブプレートを取付けることができます。

ICELOCK L-544400 ソケットアダプタの構成
・ アルミニウム製ソケットアダプタ
・ ラミネーション用ダミーとレンチ
・ L-544xxxプレート
・ M6 x 25mmネジ
・ 吸引チューブ

ICELOCK 544 シリーズ　バルブプレートとコネクタ

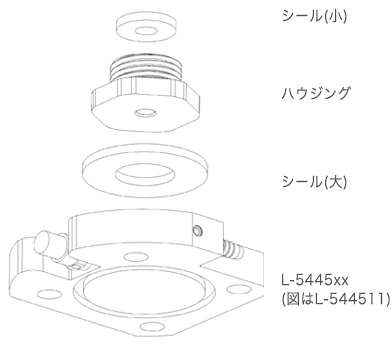

バルブプレートはソケットアダプタとは別に注文可能です。下図はこれらのプレートに同梱される部品の分解立体図の一例を示しています。必要となる全てのシール、チェックバルブとハウジングはそれぞれのプレートまたはアダプタに同梱されています。

ICELOCK 544プレートに含まれる部品
・ シール（小）
・ シール（大）
・ ハウジング

ICELOCK 544 シリーズ用付属品と交換用部品

交換用部品キットには補修パーツ、または紛失する可能性のある全ての交換用部品が同梱されています。

ICELOCK 544 シリーズ交換用部品キットに含まれる部品
・ ダックビルバルブ（一方向バルブ）（小）4個
・ ダックビルバルブ（一方向バルブ）（大）2個
・ シール（小）2個
・ シール（大）2個
・ ユニティ用チューブ
・ Oリング
・ M6 x 25mmネジ

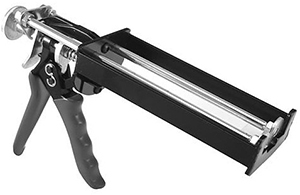

ツール
