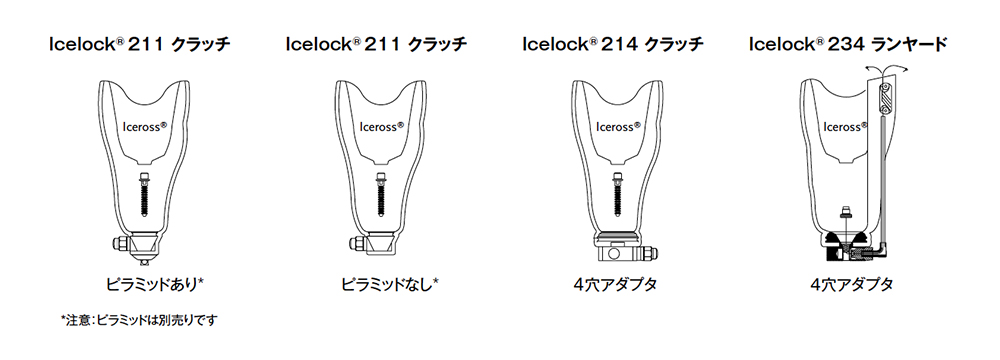

クラッチロック

・ イージーリリースによる簡単解除
・ 低い構造的高さと軽い重量
・ 耐摩耗性のステンレススチールピンガイド
・ 300kgの引き抜き方向の力にも耐える安全なクラッチメカニズム
・ ランヤードとクラッチに交換可能
・ すべての衝撃度の方に対応

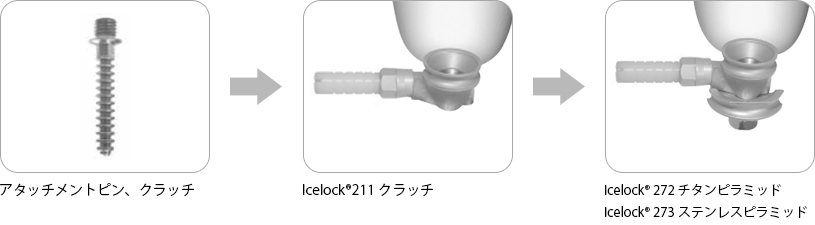

構成図

Icelock® 211の概略

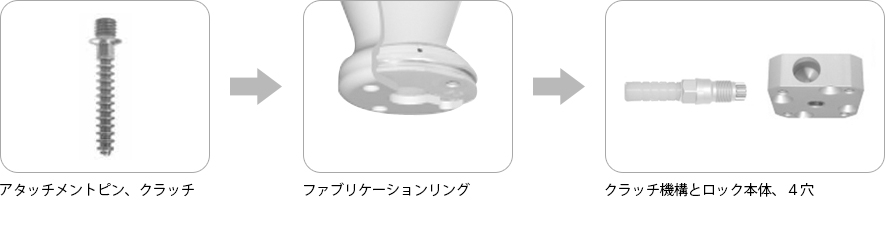

構成図

Icelock® 214 概略

メーカー品番情報 - ロック

メーカー品番	製品名	体重制限	構造的高さ	重量
L-211000	Icelock® 211 クラッチ(アダプタなし)	-	21mm	78g

オズール L-211000 殻・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥33,500

オズール L-211000 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥40,600

※殻と骨格では平成29年度 完成用部品価格が異なっております。殻構造でお使いになる際は弊社への発注時にお申し出をお願いいたします。

メーカー品番	製品名	体重制限	構造的高さ	重量
L-214000	Icelock® 214 クラッチ(アルミニウム製4穴アダプタ)	120kg	25mm	186g

クラッチ機構からランヤードに交換する場合にはL-292050(ランヤード交換キット)を注文してください。

オズール L-214000 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥42,600

メーカー品番	製品名	体重制限	構造的高さ	重量
L-234000	Icelock® 234 ランヤード	120kg	9mm	76g

ランヤードからクラッチに変更する場合は、Ｌ－292020クラッチメカニズムとＴ-レンチをご注文ください。

ICELOCK クラッチ 214 AK オフセット*

体重制限	構造的高さ	重量
136kg	18mm	314g

図	メーカー品番	タイプ/td>
1.	L-214311	左足用／内側リリース
2.	L-214312	左足用／外側リリース
3.	L-214321	右足用／内側リリース
4.	L-214322	右足用／外側リリース

*後方30mm、側方20mmのオフセットです。

オズール L-2143XY 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥66,000

ICELOCK® 211 クラッチ用ピラミッド

メーカー品番	製品名	体重制限	構造的高さ	重量
L-272000	Icelock® 272 チタンピラミッド	166kg	9mm	76g

オズール L-272000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド

平成29年度 完成用部品価格 ¥25,800

メーカー品番	製品名	体重制限	構造的高さ	重量
L-273000	Icelock® 273 ステンレスピラミッド	100kg	8mm	64g

オズール L-273000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド

平成29年度 完成用部品価格 ¥12,900

アダプタ

メーカー品番	製品名	体重制限
A-233100	4穴オスピラミッド、アルミニウム	100kg
A-242100	4穴メスピラミッド、アルミニウム	100kg
A-235100	4穴オスピラミッド、チタン	166kg
A-245100	4穴オスピラミッド、チタン	166kg

>> アダプタの詳細はこちら

オズール A-233100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(オス)

平成29年度 完成用部品価格 ¥9,000

オズール A-242100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(メス)

平成29年度 完成用部品価格 ¥10,600

オズール A-235100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(オス)

平成29年度 完成用部品価格 ¥17,700

オズール A-245100 骨格・義足・義足調整用部品・コネクタ・四穴・ピラミッド(メス)

平成29年度 完成用部品価格 ¥24,400

ICELOCK® 211用部品

メーカー品番	製品名
L-292015	ロック本体(ガイド付き・ダミーネジなし)
L-292122	ダミーネジ
L-292126	デルリンガイド
L-293045	シリコンシール
L-292121	ピントンネル(Oリング付き)
L-293046	ピントンネル用Oリング 10×1.5
L-693127	ピラミッドボルト用Oリング 8×2
L-292032	ピラミッドボルト(Oリング付き・長)

>詳しい説明書はこちら

ICELOCK® 211・214用部品

メーカー品番	製品名
L-292000	クラッチピン(標準・キャップ付き) 長さ48mm、12ノッチ
L-292003	クラッチピン(短・キャップ付き) 長さ32mm、7ノッチ
L-292005	クラッチピン(長・キャップ付き) 長さ64mm、17ノッチ
L-292020	クラッチ機構(T型レンチ付き)
L-293060	T型レンチ
L-292131	解除ボタン デルリン製

オズール L-29200size 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥7,300

ICELOCK® 272・273 ピラミッド用部品

メーカー品番	製品名
L-292135	チタンピラミッド(スペーサー・Oリング付き)
L-292136	ステンレスピラミッド(Oリング付き)
L-293046	ピントンネル用Oリング 10×1.5
L-６92142	ピラミッドキャップ
L-292032	ピラミッドボルト(272ピラミッド用)(Oリング付き・長)
L-692032	ピラミッドボルト(273ピラミッド用)(Oリング付き)
L-293048	シリコンフィル(272ピラミッド用)
L-293049	シリコンフィル(273ピラミッド用)
L-693127	ピラミッドボルト用Oリング 8×2

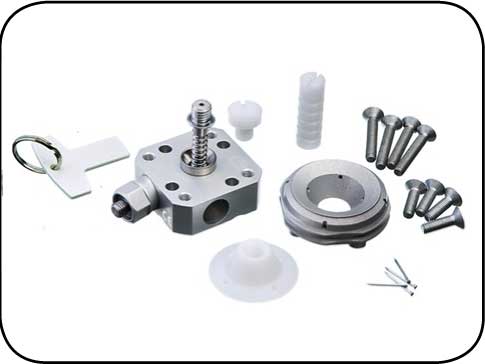

ICELOCK® 214用部品

メーカー品番	製品名
L-292011	ロック本体(4穴アダプタ・クラッチ機構なし)
L-292040	組み立てキット(以下の5つのパーツのセット)
L-292125	ソケット内リング
L-292118	陽性モデル取付ダミー
L-292129	ダミー用プラスチックネジ
L-293041	ネジ M6×20
L-293042	ネジ M6×35

>詳しい説明書はこちら

ICELOCK® 234用部品

メーカー品番	製品名
L-292127	ランヤードピボット(旋回軸)
L-292130	ランヤードブッシング(がい管)
L-392117	ランヤードエルボ(L型曲り)
L-392010	クリート(留め具)(カバー・リベット付き)
L-392016	ランヤード引手
L-392018	ランヤードコード(結合ネジ付き)(素材－中：ダイニーマ（高強力ポリエチレン繊維)／外：ナイロン)
L-393012	ランヤードコードカバー 40cm
L-292050	ランヤード交換キット(Icelock® 214 クラッチからIcelock® 234 ランヤードへの交換用)

>詳しい説明書はこちら

更新情報

・クラッチピンの長さの情報を更新しました（2017/3/22）
　　L-292000 40mm -> 48mm
　　L-292003 22mm -> 32mm
　　L-292005 52mm -> 64mm
