構成図

Icelock® 600 シリーズ

メーカー品番	製品名	構造的高さ	重量

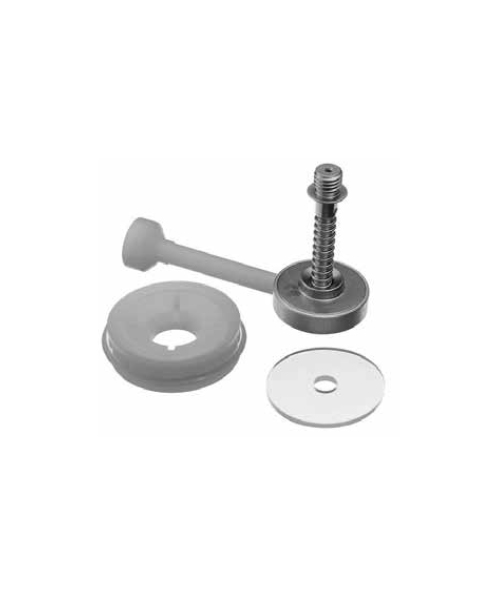

L-621000	Icelock® 621 ラチェット(アダプタなし)	15mm	59g

オズール L-621000 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥30,900

メーカー品番	製品名	構造的高さ	重量
L-631000	Icelock® 631 ランヤード(アダプタなし)	15mm	49g

オズール L-631000 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥29,200

メーカー品番	製品名	構造的高さ	重量
L-641000	Icelock® 641 バルブ(アダプタなし)	15mm	40g

オズール L-641000 殻・義足・その他・吸着バルブ / 骨格・義足・その他・吸着バルブ

平成29年度 完成用部品価格 ¥14,700

メーカー品番	製品名	構造的高さ	重量
L-651000	Icelock® 651 スムース(アダプタなし)*	15mm	68g

*L-680000 製作キットをご使用ください

オズール L-651000 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

平成29年度 完成用部品価格 ¥40,300

メーカー品番	製品名
L-680000	Icelock® 680 製作キット(再利用可能)

Icelock® 600専用ピラミッド

メーカー品番	製品名	体重制限	重量(すべてのパーツ)
L-672000	Icelock® 672 チタンピラミッド	166kg	158g

オズール L-672000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド

平成29年度 完成用部品価格 ¥34,500

メーカー品番	製品名	体重制限	重量(すべてのパーツ)
L-673000	Icelock® 673 ステンレスピラミッド	100kg	137g

オズール L-673000 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・ピラミッド

平成29年度 完成用部品価格 ¥15,400

　　　　　　　　

メーカー品番	製品名	体重制限	構造的高さ
L-674000	Icelock® 674 アルミニウム 4穴	100kg	23mm

オズール L-674000 骨格・義足・義足調整用部品コネクタ・ソケットアダプタ・四穴

平成29年度 完成用部品価格 ¥15,700

　　　　　　　 　　　　　　　　

メーカー品番	製品名	体重制限	構造的高さ
L-675000	Icelock® 675 チタン 4穴	166kg	23mm

オズール L-675000 骨格・義足・義足調整用部品コネクタ・ソケットアダプタ・四穴

平成29年度 完成用部品価格 ¥34,200

リリースキー

メーカー品番	製品名
L-692016	リリースピンの取り付け工具

ICELOCK® 621用部品

メーカー品番	製品名
L-692022	Icelock®600用ファブリケーションリング(Oリング・シリコンリング付き)
L-693125	ファブリケーションリング用Oリング 35×2.5
L-692020	ラチェットロック本体
L-692110	ファンネル
L-692027	解除ユニット(長)
L-192000	ラチェットピン(標準・キャップ付き) 長さ52mm、13ノッチ
L-192003	ラチェットピン(短・キャップ付き) 長さ34mm、7ノッチ
L-192005	ラチェットピン(長・キャップ付き) 長さ65mm、17ノッチ
L-693112	シリコンシール

>詳しい説明書はこちら

オズール L-19200size 殻・義足・その他・ライナーロックアダプタ / 骨格・義足・その他・ライナーロックアダプタ・クラッチロック

完成用部品価格 ¥10,200

ICELOCK® 631用部品

メーカー品番	製品名
L-692022	ファブリケーションリング(Oリング・シリコンリング付き)
L-693125	ファブリケーションリング用Oリング 35×2.5
L-692025	ランヤード用ボトムアタッチメント
L-692110	ファンネル
L-392018	ランヤードコード(結合ネジ付き)(素材－中：ダイニーマ（高強力ポリエチレン繊維)／外：ナイロン)
L-393012	ランヤードコードカバー 40cm
L-392010	クリート(留め具)(カバー・リベット付き)
L-392016	引手
L-693112	シリコンシール
L-392117	ランヤードエルボ(L型曲り)

>詳しい説明書はこちら

ICELOCK® 641用部品

メーカー品番	製品名
L-692022	ファブリケーションリング(Oリング・シリコンリング付き)
L-693125	ファブリケーションリング用Oリング 35×2.5
L-641100	Icelock®641 排出バルブ/適合キット
L-693112	シリコンシール

>詳しい説明書はこちら

ICELOCK® 651用部品

メーカー品番	製品名
L-692022	ファブリケーションリング(Oリング・シリコンリング付き)
L-692110	ファンネル
L-693506	スムースピン 長さ43mm
L-693507	スムースピン(標準) 長さ53mm
L-693508	スムースピン 長さ63mm
L-693509	スムースピン 長さ75mm
L-692505	スムースロック
L-693504	プッシュボタン用保護スリーブ
L-692501	解除ユニット
L-693502	プッシュボタン
L-693503	防塵キャップ
L-693112	シリコンシール

>詳しい説明書はこちら

ICELOCK® 672 チタンピラミッド用部品

メーカー品番	製品名
L-692135	チタンピラミッド
L-692142	ピラミッドキャップ
L-692032	ピラミッドボルト(Oリング付き)
L-693127	ピラミッドボルト用Oリング 8×2
L-693115	シリコンリング
L-693112	シリコンシール ＊ラミネーション時、ピラミッドダミーにPVAバックを被せた後、その上からピラミッドダミーに取付けします（ロックダミー等に樹脂の進入を防ぐため）。

ICELOCK® 673 ステンレスピラミッド用部品

メーカー品番	製品名
L-692030	ステンレスピラミッド
L-692135	チタンピラミッド
L-692142	ピラミッドキャップ
L-692032	ピラミッドボルト(Oリング付き)
L-693127	ピラミッドボルト用Oリング 8×2
L-693115	シリコンリング
L-693112	シリコンシール

ICELOCK® 674 アルミニウム4穴アダプタ用部品

メーカー品番	製品名
L-692037	アルミニウム製4穴アダプタ(Oリング付き)
L-293041	ネジ M6×20mm
L-693112	シリコンシール
L-693115	シリコンリング

>詳しい説明書はこちら

ICELOCK® 675 チタン4穴アダプタ用部品

メーカー品番	製品名
L-692035	チタン製4穴アダプタ(Oリング付き)
L-693120	ネジ M6×20mm
L-693115	シリコンリング
L-693112	シリコンシール

>詳しい説明書はこちら

ICELOCK® 680 組み立て工具・治具(すべて硬質ステンレス製)

メーカー品番	製品名
L-692010	ロックダミー(Oリング付き・小)
L-693127	ロックダミー用Oリング 8×2
L-692119	スチールガイド
L-692120	解除ダミー(標準)
L-692125	解除ダミー(長)
L-692130	ピンダミー(標準)
L-692133	ピンダミー(短)
L-693110	ピンダミーボルト
L-692015	六角ドライバー(Oリング付き)
L-692017	プラスドライバー(Oリング付き)
L-693126	六角・プラスドライバー用Oリング4×2

>詳しい説明書はこちら

更新情報

・L-693112（シリコンシール）の使用・目的を追記しました（2017/3/30）。
・L-674000、L-675000の構造的高さを追記しました（2017/3/30）。
・L-674000およびL-675000が平成29年度完成用部品へ新規認可されましたので、完成用部品価格を追加しました（2017/4/4）。
