トータルニー 1900

トータルニーは多軸膝継手の業界標準と言っても過言ではありません。そのトータルニーがデザインを刷新し、全く新しい外観をもつこととなりました。外観だけでなく、強度や耐久性も大幅に向上しています。
トータルニー1900は毎日の歩行に必要な機能を十分提供します。
弾力性に富むポリマーによる摩擦を用いることで、遊脚相をコントロールしムラのない安定した振り出しを実現します。伸展補助バンパーを別に組合せることで、ヒールライズを適切に抑え、膝継手の完全伸展位への動きを促します。このような遊脚相制御により、全ての切断者にロック機構やスタンスフレックス機構というトータルニーならではの優れた安全性や快適性を提供します。
・一定の速度で歩く切断者向けに設計
・ジオメトリック・ロック機構付多軸膝継手
・弾力性のあるポリマーによる摩擦を用いた独特の遊脚相制御
・スタンスフレックス(立脚初期の軽度屈曲)の調節が可能
・伸展補助バンパーの強弱の調節が可能
・構造的高さが低く、大腿切断の長断端者や膝離断者への装着にも適する

製品情報

オズール TK-1900 骨格・義足・膝継手・C多軸膝 1遊動式・スプリングその他: 平成29年度完成用部品価格 ¥310,000

対象者

切断レベル

大腿切断・膝離断

義足に加わる衝撃

弱い

体重制限

100kg

製品仕様

全長(構造的高さ)	173mm
重量	675g
最大膝屈曲角度	160°

製品寸法

キット

メーカー品番	製品名
1900	トータルニー1900

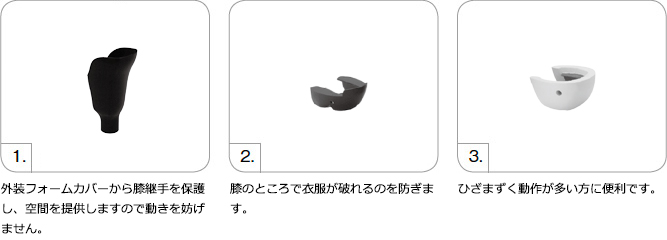

外装仕上げ用部品

写真	メーカー品番	製品名
1.	2047	下腿部覆い黒
2.	2052	膝キャップ、小、黒
3.	2053	膝キャップ、大、ベージュ

注意：2047は2052または2053と併せて使用いただけます。

オズール TK-2047 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥9,000
オズール TK-2052 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥12,600
オズール TK-2053 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥24,800

構成部品

スタンスフレックスバンパー選択表

メーカー品番	製品名	色	硬さ	装着者体重
2000-204G	バンパー	緑	柔らか	35-50kg
2000-204B	バンパー	黒	普通	50-70kg
2000-204R	バンパー	赤	硬い	70-90kg
2000-204Y	バンパー	黄	非常に硬い	90-100kg

バンパーセット

メーカー品番	製品名
2000-KIT	バンパーとロック調節用プラスチックシムのフルセット

構成
それぞれの硬さのバンパー4種、各1個 / ロック調節用プラスチックシム 0.38㎜厚 1枚 / ロック調節用プラスチックシム 0.76㎜厚 1枚

バンパー用カバー

メーカー品番	製品名
2059	トータルニー1900・2000共通バンパーカバー

構成部品

ロック調節用プラスチックシム

メーカー品番	製品名
2000-205A	ロック調節用プラスチックシム 0.38mm厚
2100-205B	ロック調節用プラスチックシム 0.76mm厚

伸展補助プロモーター

メーカー品番	製品名
1905	ヒールライズ抑制・完全伸展補助プロモーター

伸展補助バネ

メーカー品番	製品名
2070S	伸展補助バネ部品(通常の硬さの黄色のバネを組み込み済み)

オズール TK-2070 骨格・義足・義足調整用部品・伸展屈曲装置: 平成29年度完成用部品価格 ¥23,100

付属品
青色の硬いバネ / 赤色の非常に硬いバネ

後方リンク

メーカー品番	製品名
1900-SSB	高負荷対応後方リンク(TK1900に組合せることが可能)

注意：あらかじめ部品に取り付けて出荷する場合は別途料金が発生します。

トータルニー専用アダプタ

写真	メーカー品番	製品名	材質	体重制限	重量
1.	A-114040	4羽ソケットアダプタ	ステンレス	166kg	158g
2.	A-122300	ユーロ4穴アダプタ	アルミニウム	125kg	70g
3.	A-834300	オスピラミッドアダプタ	ステンレス	100kg	111g
4.	A-835300	オスピラミッドアダプタ	チタン	166kg	80g
5.	A-845300	ピラミッド構造核アダプタ	チタン	166kg	85g

1. オズール A-114040 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・36φベース: 平成29年度完成用部品価格 ¥24,800
2. オズール A-122300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥15,100
3. オズール A-834300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥28,900
5. オズール A-845300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥26,900

トータルニーのシステム調整

更新情報

・修理がお受けできないシリアル番号：12600以下（使用部品の製造中止のため）（2017/1/20）
・A-834300のネジ規格：M5 x 20（2017/2/21）
