トータルニー 2000

トータルニーは多軸膝継手の業界標準と言っても過言ではありません。そのトータルニーがデザインを刷新し、全く新しい外観をもつこととなりました。外観だけでなく、強度や耐久性も大幅に向上しています。
トータルニー2000は最良の衝撃吸収機能により、快適性を高め自然な歩容の実現を助ける頼りになる膝継手です。
遊脚中期に短く折りたたむように曲がり、地面とつま先とのクリアランスを確保し骨盤の挙上(伸びあがり)を防ぎます。遊脚相を3つに分けて制御する油圧式遊脚制御により、さまざまな歩行速度の変化に対応します。
さらに、硬さを変更できるスタンスフレックス機能により、立脚初期の生体膝関節の軽度屈曲を再現し、切断肢にかかる衝撃や負荷を軽減します。
・さまざまな速度で歩く切断者向けに設計
・ジオメトリック・ロック機構付多軸膝継手
・遊脚相を3つの相に分け、3つのバルブで制御を調節する油圧制御機構
・スタンスフレックス(立脚初期の軽度屈曲)の調節が可能
・伸展補助バンパーの強弱の調節が可能
・構造的高さが低く、大腿切断の長断端者や膝離断者への装着にも適する

製品情報

オズール TK2000 骨格・義足・膝継手・C多軸膝１遊動式・油圧: 平成29年度完成用部品価格 ¥424,000

対象者

切断レベル

大腿切断・膝離断

義足に加わる衝撃

中程度・強い

体重制限

100kg

製品仕様

全長(構造的高さ)	173mm
重量	690g
最大膝屈曲角度	160°

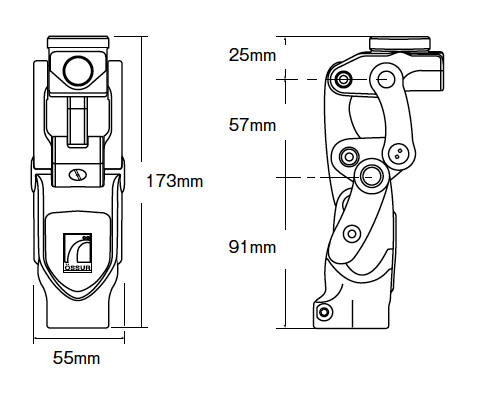

製品寸法

キット

メーカー品番	製品名
2000	トータルニー2000

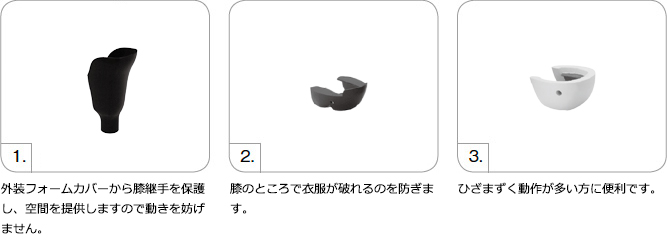

外装仕上げ用部品

写真	メーカー品番	製品名
1.	2047	下腿部覆い黒
2.	2052	膝キャップ、小、黒
3.	2053	膝キャップ、大、ベージュ

注意：2047は2052または2053と併せて使用いただけます。

オズール TK-2047 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥9,000
オズール TK-2052 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥12,600
オズール TK-2053 骨格・義足・外装用部品・保護カバー・保護カバー: 平成29年度完成用部品価格 ¥24,800

構成部品

スタンスフレックスバンパー選択表

メーカー品番	製品名	色	硬さ	装着者体重
2000-204G	バンパー	緑	柔らか	35-50kg
2000-204B	バンパー	黒	普通	50-70kg
2000-204R	バンパー	赤	硬い	70-90kg
2000-204Y	バンパー	黄	非常に硬い	90-100kg

バンパーセット

メーカー品番	製品名
2000-KIT	バンパーとロック調節用プラスチックシムのフルセット

構成
それぞれの硬さのバンパー4種、各1個 / ロック調節用プラスチックシム 0.38㎜厚 1枚 / ロック調節用プラスチックシム 0.76㎜厚 1枚

バンパー用カバー

メーカー品番	製品名
2059	トータルニー1900・2000共通バンパーカバー

構成部品

ロック調節用プラスチックシム

メーカー品番	製品名
2000-205A	ロック調節用プラスチックシム 0.38mm厚
2100-205B	ロック調節用プラスチックシム 0.76mm厚

伸展補助プロモーター

メーカー品番	製品名
1905	ヒールライズ抑制・完全伸展補助プロモーター

伸展補助バネ

メーカー品番	製品名
2070S	伸展補助バネ部品(通常の硬さの黄色のバネを組み込み済み)

オズール TK-2070 骨格・義足・義足調整用部品・伸展屈曲装置: 平成29年度完成用部品価格 ¥23,100

付属品
青色の硬いバネ / 赤色の非常に硬いバネ

高負荷対応トータルニー2000（ステンレス製後方リンク）

メーカー品番	製品名
2000-SSB	高負荷対応トータルニー2000（ステンレス製後方リンク）

注意：あらかじめステンレス製後方リンクがトータルニー2000に取り付けされて出荷されます。トータルニー2000と価格は異なります。

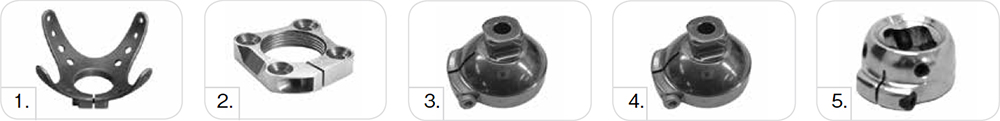

トータルニー専用アダプタ

写真	メーカー品番	製品名	材質	体重制限	重量
1.	A-114040	4羽ソケットアダプタ	ステンレス	166kg	158g
2.	A-122300	ユーロ4穴アダプタ	アルミニウム	125kg	70g
3.	A-834300	オスピラミッドアダプタ	ステンレス	100kg	111g
4.	A-835300	オスピラミッドアダプタ	チタン	166kg	80g
5.	A-845300	ピラミッド構造核アダプタ	チタン	166kg	85g

1. オズール A-114040 骨格・義足・義足調整用部品・コネクタ・ソケットアダプタ・36φベース: 平成29年度完成用部品価格 ¥24,800
2. オズール A-122300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥15,100
3. オズール A-834300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥28,900
5. オズール A-845300 骨格・義足・義足調整用部品・コネクタ・36φネジ・その他: 平成29年度完成用部品価格 ¥26,900

トータルニーのシステム調整

更新情報

・修理がお受けできないシリアル番号：32000以下（使用部品の製造中止のため）（2017/1/20）
・A-834300のネジ規格：M5 x 20（2017/2/21）
・2000-SSB：品名および注意の内容を変更しました。品名：高負荷対応後方リンク(TK2000に組合せることが可能)⇒高負荷対応トータルニー2000（ステンレス製後方リンク）／注意：あらかじめ部品に取り付けて出荷する場合は別途料金が発生します。⇒あらかじめステンレス製後方リンクがトータルニー2000に取り付けされて出荷されます。トータルニー2000と価格は異なります。（2017/2/21）
