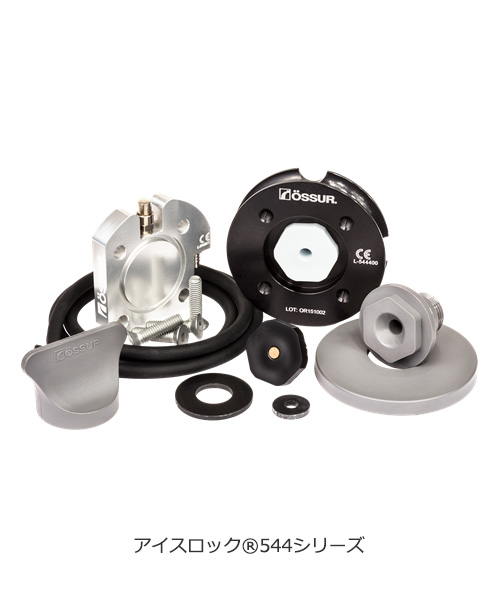

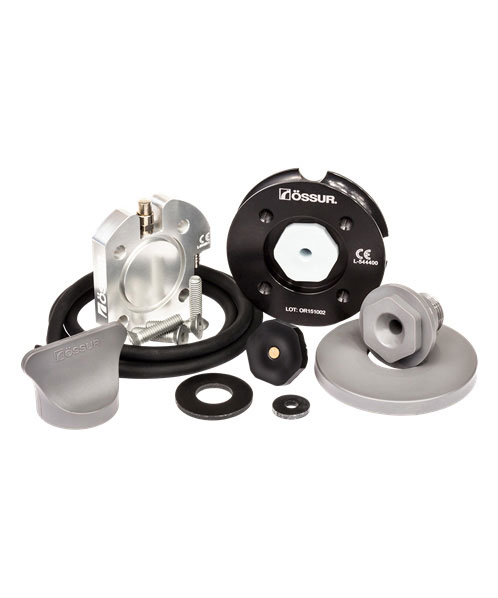

ICELOCK®544シリーズ

ICELOCK 544 シリーズはバキュームと排気に使用できるよう、様々な部品構成から必要なものを選択することが可能です。


このシリーズは単一の組立方法で全ての部品構成に互換性があり、単一の組立方法で全ての部品構成を利用できます。下腿切断、大腿切断ともに使用することができ、ユニティバキュームシステムとICEROSSシールインライナーに完全対応となっています。



機能
・ 組立てた後、同一のソケットを様々な部品構成で使用可能
・ バキューム、排気、シールインなど様々なシステムに対応


完成用部品情報

アイスロック544 ユニティプレートキット（専用樹脂付）
オズール L-544611 /FSX80015 （旧型番：L-544611）
骨格・義足・その他・吸着バルブ
令和6年度 完成用部品価格 ¥64,500
アイスロック544 排気プレートキット（専用樹脂付）
オズール L-544621 /FSX80015（旧型番： L-544621）
骨格・義足・その他・吸着バルブ
令和6年度 完成用部品価格 ¥64,500
アイスロック544 排気バルブキット（専用樹脂付）
オズール L-544620/FSX80015
骨格・義足・その他・吸着バルブ
令和6年度 完成用部品価格 ¥31,600
アイスロック544 ダイレクトソケット用ユニティプレートキット
オズール L-544050/L-544511
骨格・義足・その他・吸着バルブ
令和6年度 完成用部品価格 ¥45,900

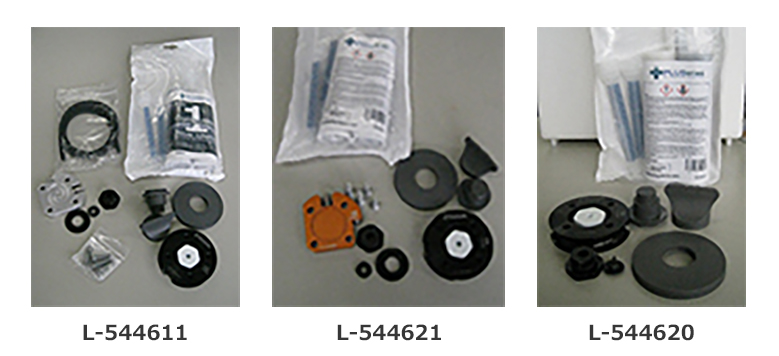

キット

ICELOCK 544 シリーズ　キット

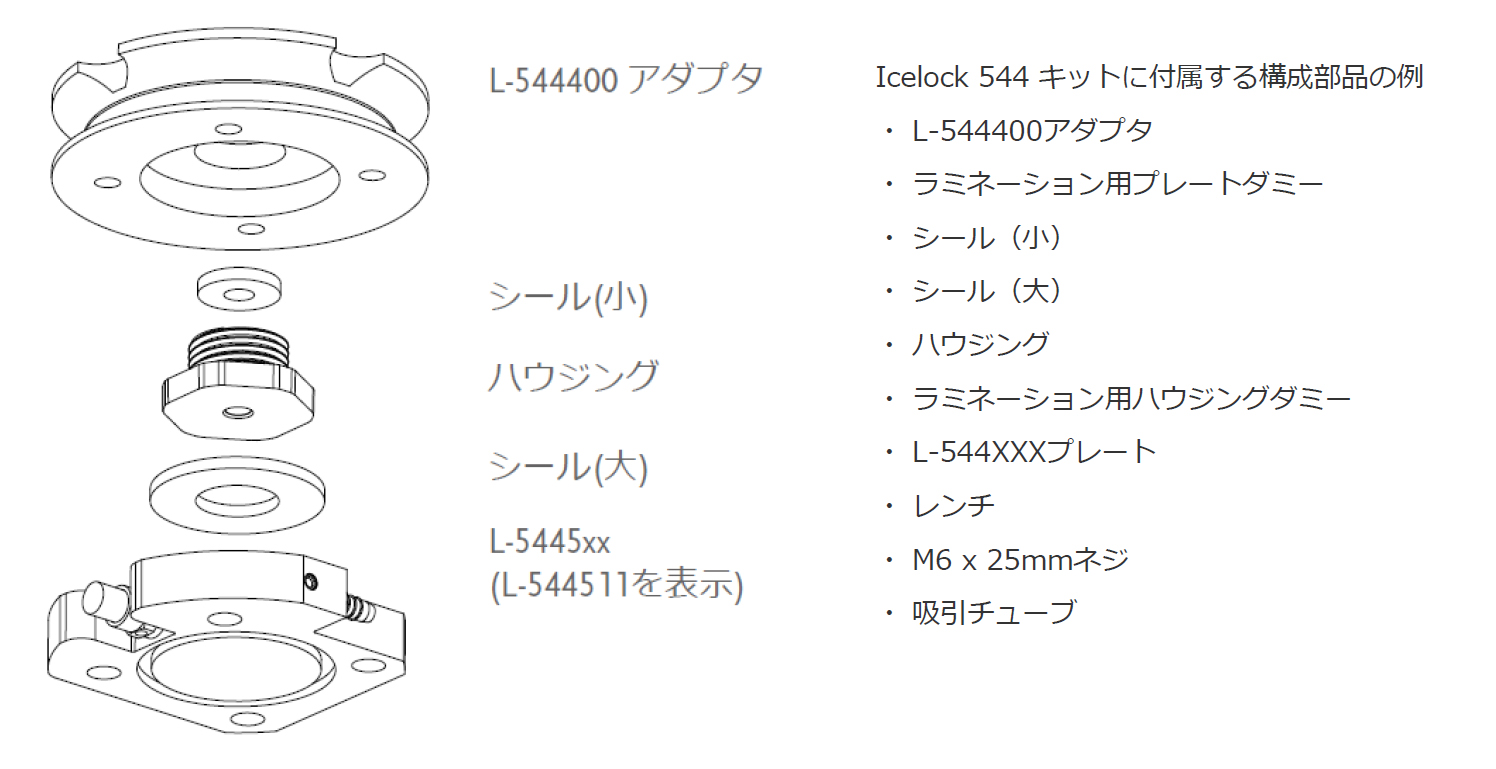

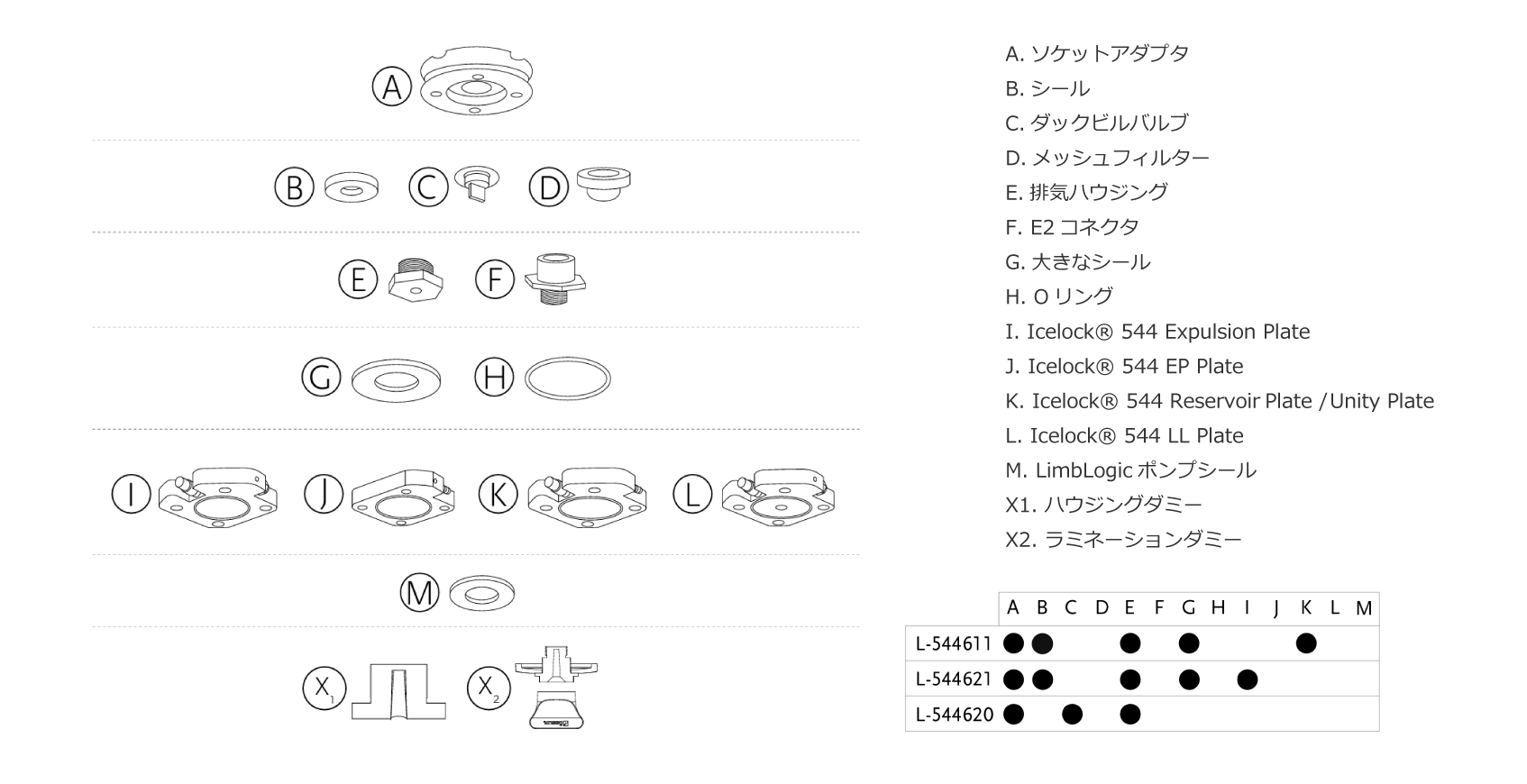

これらのキットにはICELOCK 544 シリーズを構成するすべての部品が含まれています。下の図は最終的な組み立てに使用される部品の分解立体図であり、それらがL-544400アダプタ内にどのように収納されるかを示しています。 ICELOCK 544キットに含まれる部品例（下図はL-544611です。キットによって内容が変わります）


・ L-544400アダプタ
・ ラミネーション用プレートダミー
・ シール（小）
・ シール（大）
・ ハウジング
・ ラミネーション用ハウジングダミー
・ L-544XXXプレート
・ レンチ
・ M6 x 25mmネジ
・ 吸引チューブ


L-544611 製品名 色 重量 構造的高さ
Icelock 544 ユニティプレートキット（ソケットアダプタ含む） グレー/黒 216g 25.5mm
推奨使用法 解除ボタン バーブコネクタ バキューム貯蔵器 体重制限
ユニティバキュームシステムとIcerossシールインライナー ○ ○ – 136kg
L-544621 製品名 色 重量 構造的高さ
Icelock 544 排気プレートキット（ソケットアダプタ含む） オレンジ/黒 216g 25.5mm
推奨使用法 解除ボタン バーブコネクタ バキューム貯蔵器 体重制限
Icerossシールインライナー・排気バルブ ○ – – 136kg
L-544620 製品名 色 重量 構造的高さ
Icelock 544 排気バルブキット（ソケットアダプタ含む） 黒/黒 104g 16mm
推奨使用法 解除ボタン バーブコネクタ バキューム貯蔵器 体重制限
膝スリーブ・排気バルブ – – – 136kg

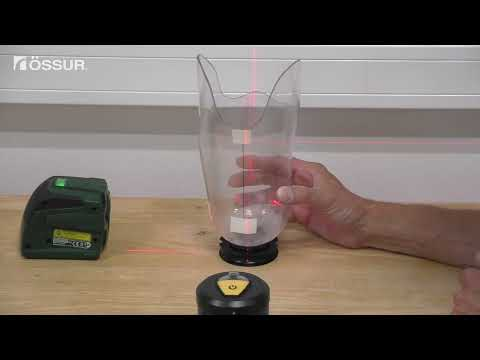

  • 【オズール/アイスロック544】製作チュートリアル　チェックソケット編

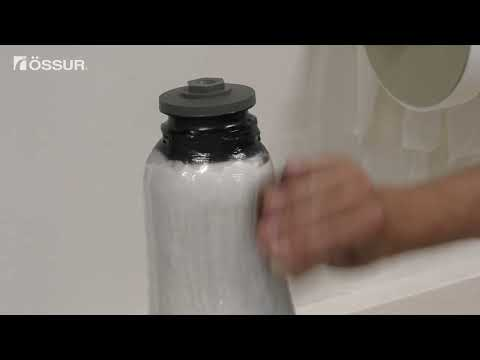

  • 【オズール/アイスロック544】製作チュートリアル　ラミネーションソケット編

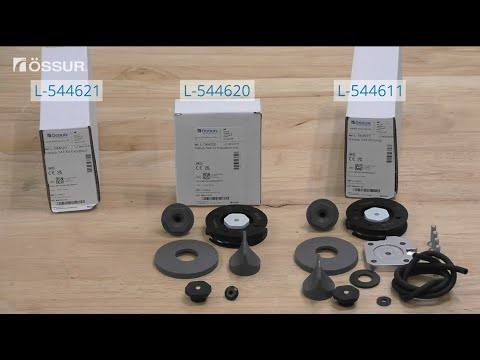

  • 【オズール/アイスロック544】部品構成の変更方法

アダプタ

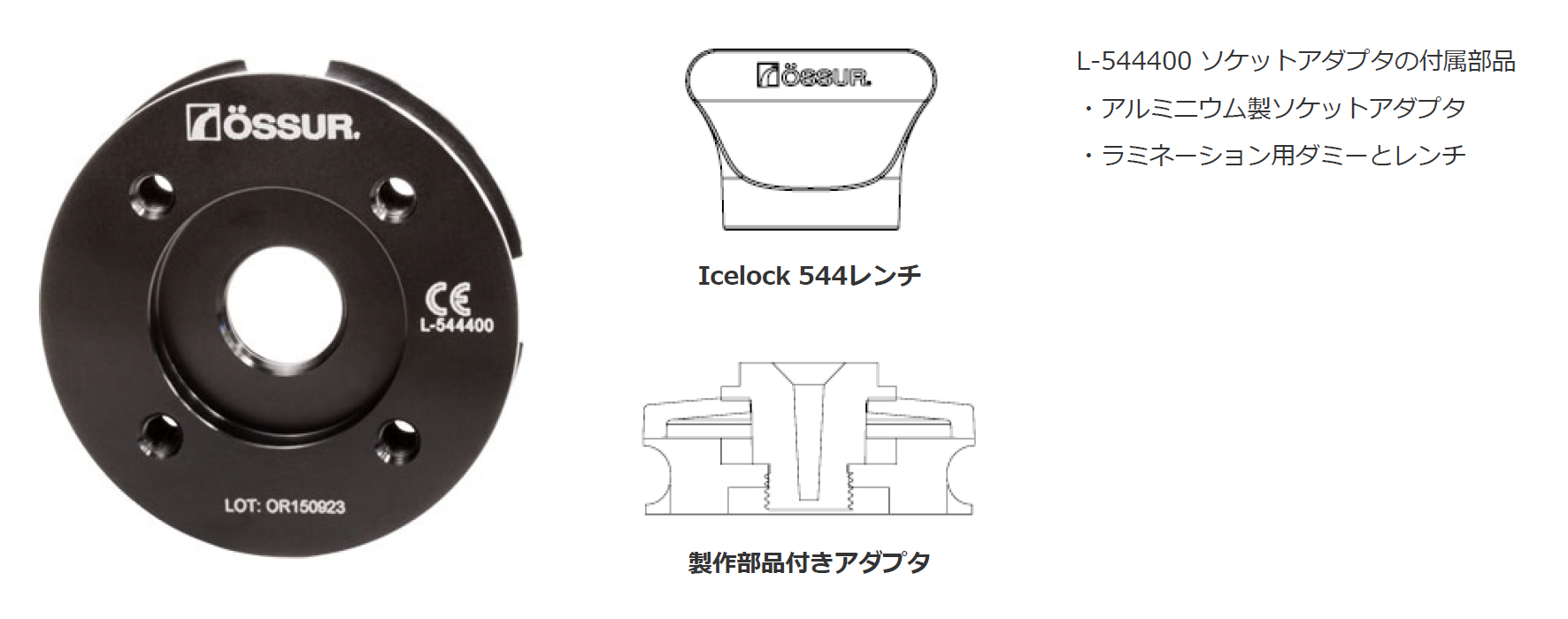

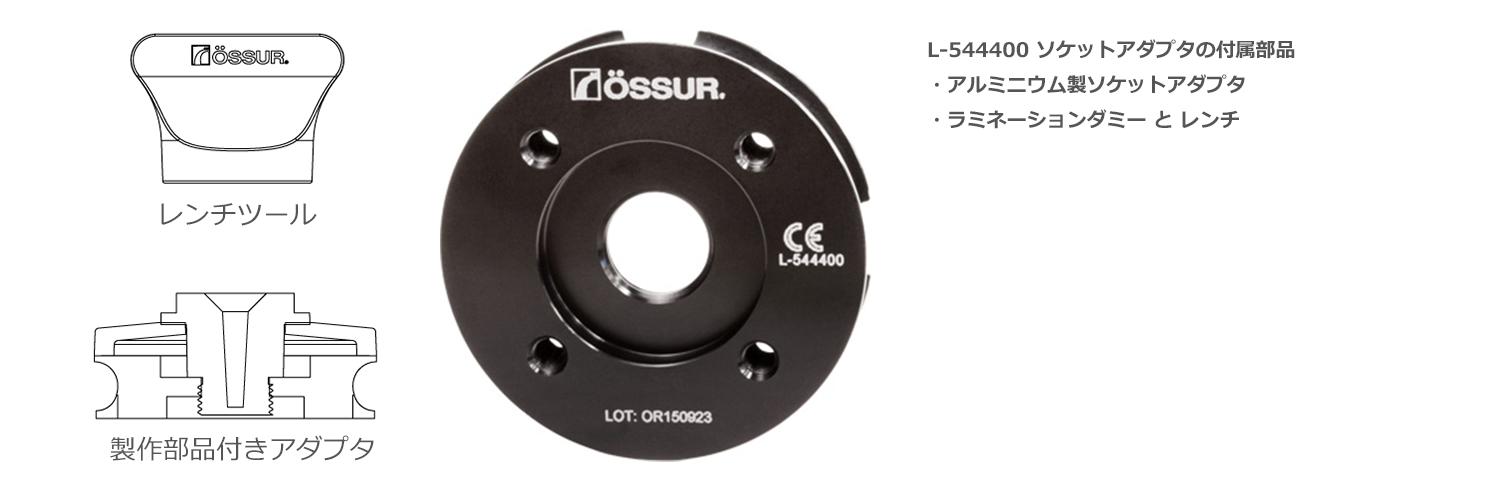

ICELOCK L-544400 ソケットアダプタ

L-544400 ソケットアダプタはIcelock 544 シリーズ キットでの標準的なベースです。
L-544400はソケットの組立工程により、1層のラミネーションの中に組込むことができ、質が高く、安定した結果を得ることができます ソケット内へ組込んだ後は、4mmの六角レンチとIcelock544レンチを使用して全てのIcelock544シリーズのバルブプレートを取付けることができます。

ICELOCK L-544400 ソケットアダプタの構成
・ アルミニウム製ソケットアダプタ
・ ラミネーション用ダミーとレンチ
・ L-544xxxプレート
・ M6 x 25mmネジ
・ 吸引チューブ


メーカー品番 製品名 体重制限 重量 構造的高さ
L-544400 Icelock 544 ソケットアダプタ 136kg 98g 16mm

ICELOCK 544 シリーズ　バルブプレートとコネクタ

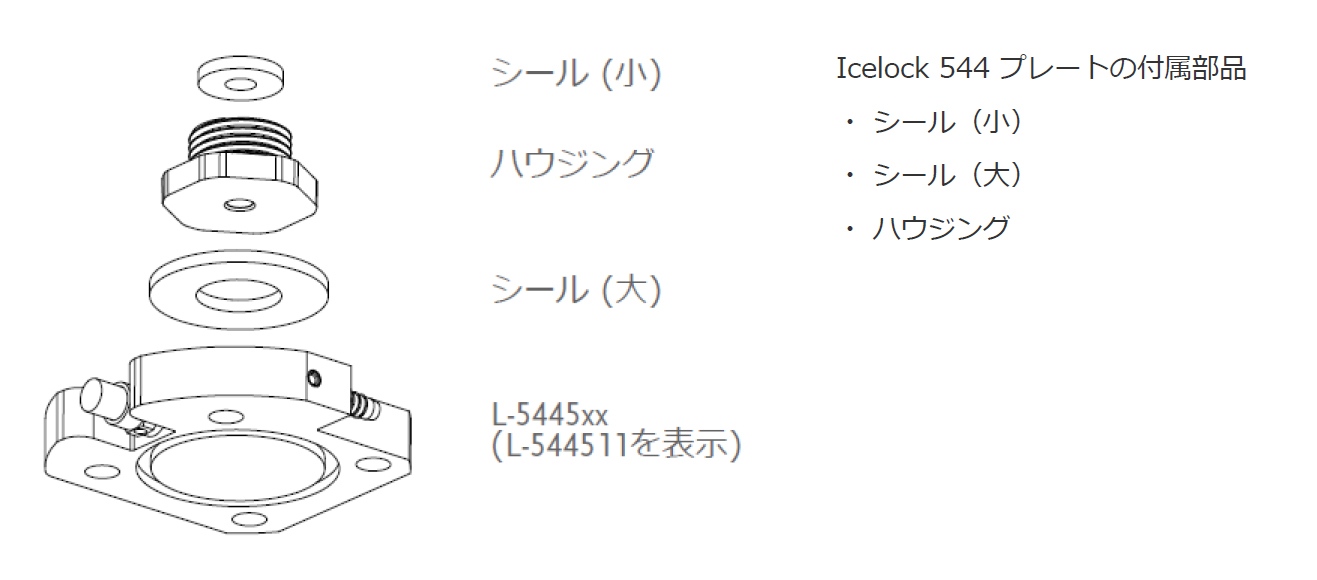

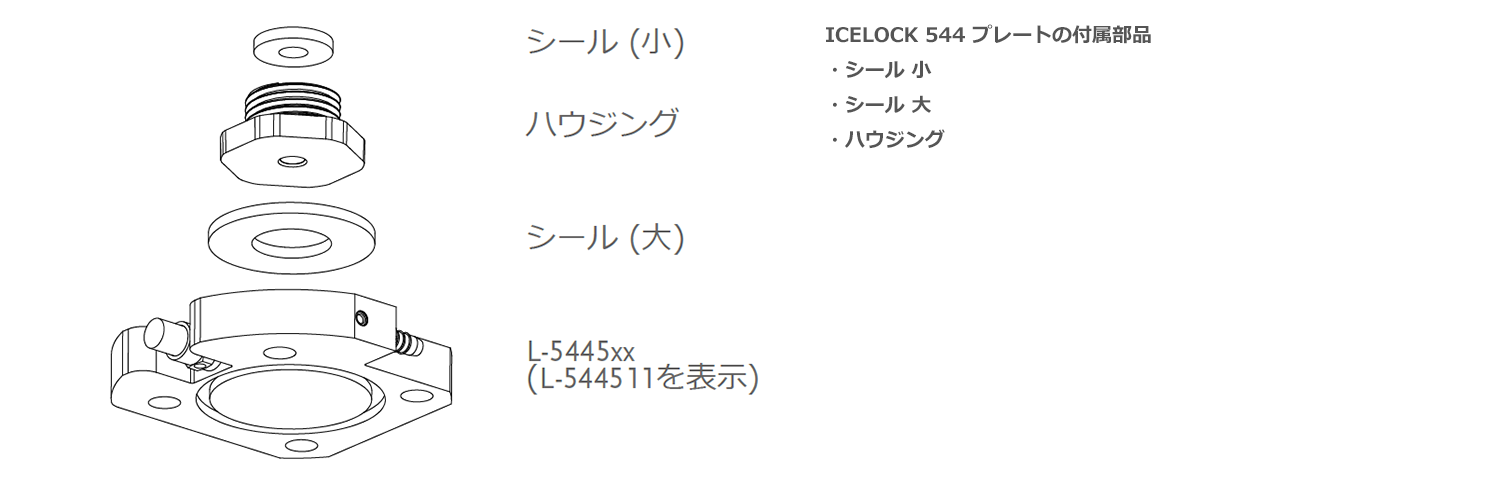

バルブプレートはソケットアダプタとは別に注文可能です。下図はこれらのプレートに同梱される部品の分解立体図の一例を示しています。必要となる全てのシール、チェックバルブとハウジングはそれぞれのプレートまたはアダプタに同梱されています。


ICELOCK 544プレートに含まれる部品
・ シール（小）
・ シール（大）
・ ハウジング


メーカー品番 製品名 解除ボタン バーブコネクタ バキューム貯蔵庫 推奨使用法 色 重量 構造的高さ
L-544511 Icelock 544 プレート ユニティ ○ ○ – ユニティバキュームシステムとIcerossシールインライナー グレー 118g 9.5mm
L-544521 Icelock 544 プレート 排気 ○ – – Icerossシールインライナー 排気 オレンジ 118g 9.5mm
L-544520 Icelock 544 排気のみ – – – スリーブでの排気（要L-544400） 黒 6g 0

ICELOCK 544 シリーズ用付属品と交換用部品

交換用部品キットには補修パーツ、または紛失する可能性のある全ての交換用部品が同梱されています。

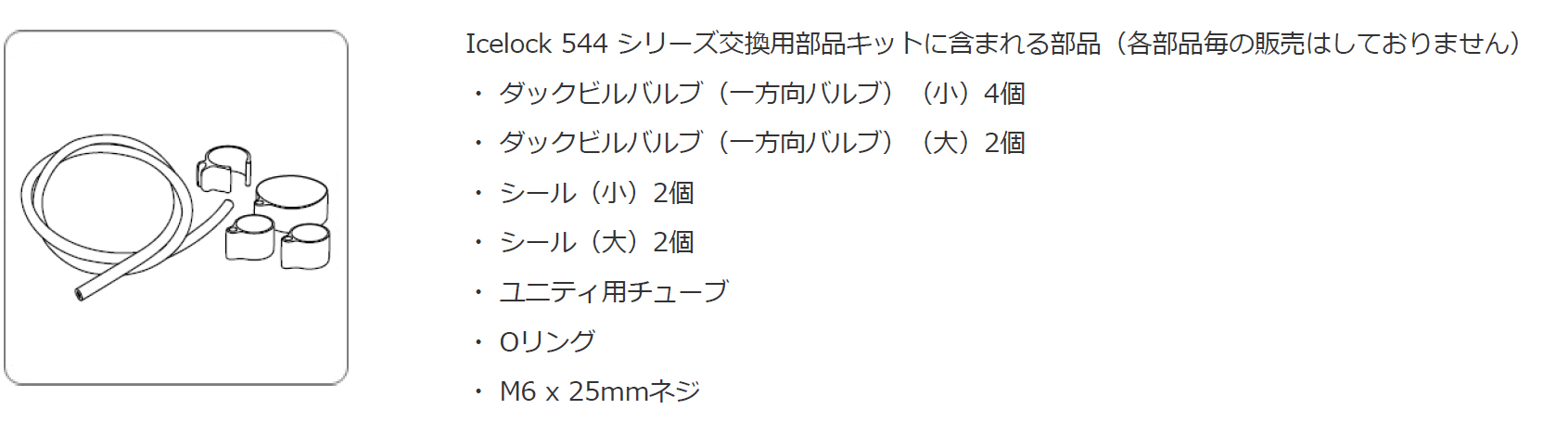

ICELOCK 544 シリーズ交換用部品キットに含まれる部品（各部品毎の販売はしておりません）
・ ダックビルバルブ（一方向バルブ）（小）4個
・ ダックビルバルブ（一方向バルブ）（大）2個
・ シール（小）2個
・ シール（大）2個
・ ユニティ用チューブ
・ Oリング
・ M6 x 25mmネジ


メーカー品番 製品名
L-544010 Icelock 544 シリーズ交換用部品キット

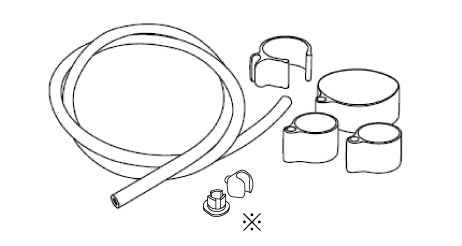

UTF0006 大腿用ユニティ チューブキット

ツール

メーカー品番 製品名

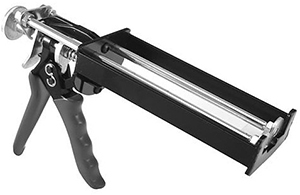

FSX80016 ディスペンサー(注入治具）
メーカー品番 製品名
FSX80015 ２液混合ウレタン樹脂

内容量215ml、硬化時間1分

更新情報

・L-544611およびL-544621は平成29年度完成用部品へ認可されましたので、完成用部品価格を掲載しました（2017/4/4）
・L-544620/FSX80015は平成31年度完成用部品へ認可されましたので、完成用部品価格を掲載しました（2019/4/1）
・L-544050/L-544511は平成31度完成用部品へ認可されましたので、完成用部品価格を掲載しました（2019/4/1）
