対象者

切断レベル

大腿切断・下腿切断断

義足に加わる衝撃

低・中

体重制限

100kg

足部情報

サイズ	22-28ｃｍ
足部重量(27cm)	710g(ピラミッド・フットカバー含む)
構造的高さ(27cm)	92mm(ピラミッド・フットカバー含む)
差高	50mmまで調節可能
選択可能なアダプタ	オスピラミッド

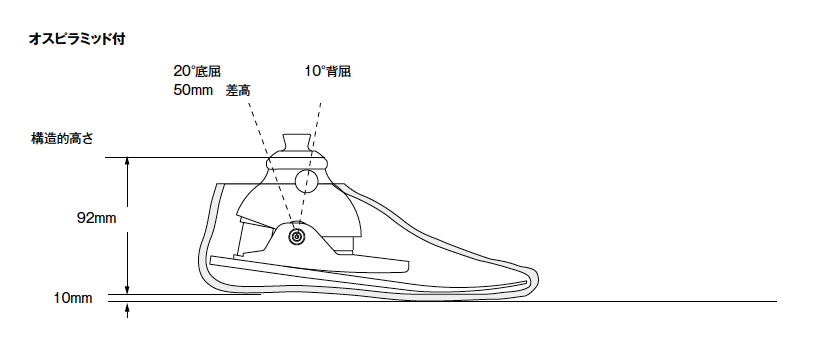

製品寸法

キット

構成
・イレーションアンクルフットモジュール［後方バンパーの色：サイズ 22-25cm(黒)／サイズ 26-28cm（赤）］
・付属バンパーセット：サイズ 22-25cm(緑・赤・オレンジ 各1個）／サイズ 26-28cm（緑・黒・オレンジ 各1個）
・アタッチメントハードウェア

部品

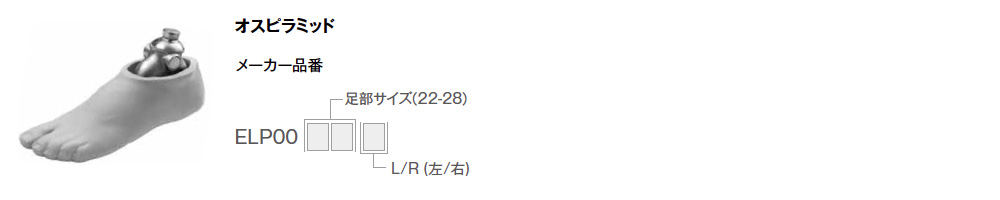

オスピラミッドアンクルキット

左足	右足	足部サイズ
ELP00001	ELP00002	22-23
ELP00003	ELP00004	24-25
ELP00005	ELP00006	26-28

フットモジュール

構成
・フットモジュール(フットカバーと一体)

バンパー

メーカー品番	製品名
ELP0000F	前方バンパー
ELP0000K	後方バンパーキット(緑・黒・赤・オレンジ)各1個
ELP0000G	後方バンパー　緑　柔らかい（体重 50kg以下）
ELP0000B	後方バンパー　黒　普通（体重 51-65kg）
ELP0000R	後方バンパー　赤　硬い（体重 65-80kg）
ELP0000A	後方バンパー　オレンジ　非常に硬い（体重 80-100kg）

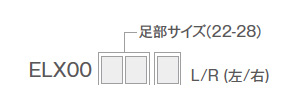

ハードウェア一式

メーカー品番	足部サイズ
ELX50001	22-25
ELX50002	26-28

構成
・MBボルト(2本)
・ワッシャー(2枚)
・ロックタイト243

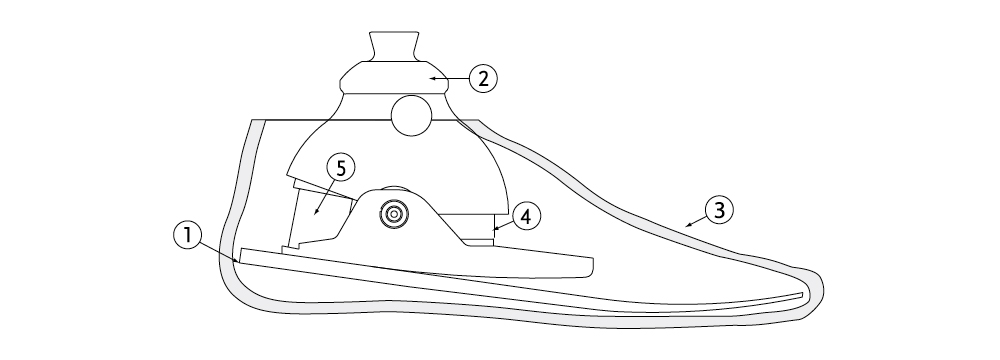

構成図

	構成部品
1.	フットモジュール
2.	イレーション(ピラミッド付)
3.	フットカバー
4.	前方バンパー
5.	後方バンパー

更新情報

・後方バンパーの色、付属バンパーセットの情報を訂正しました。後方バンパー（黒）⇒サイズ22-25cm 黒／サイズ26-28cm 赤（2017/3/23）
