対象者

切断レベル

大腿切断・下腿切断

義足に加わる衝撃

エクストリーム

体重制限

147kg

足部情報

カテゴリー	1-9
サイズ	各カテゴリー1サイズずつ
足部情報(27cm)	750g

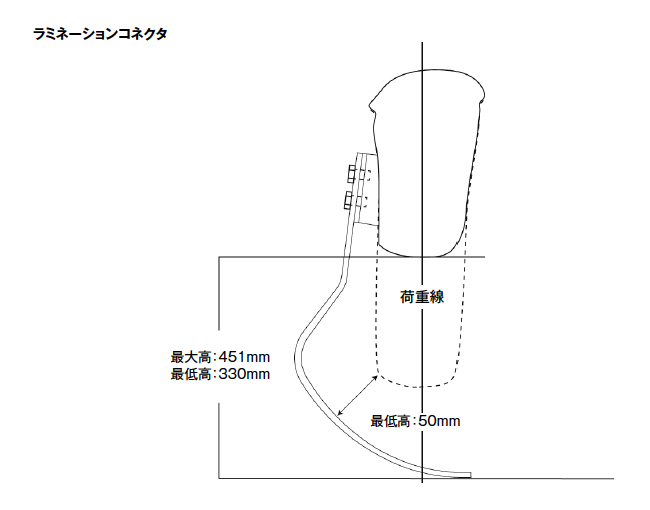

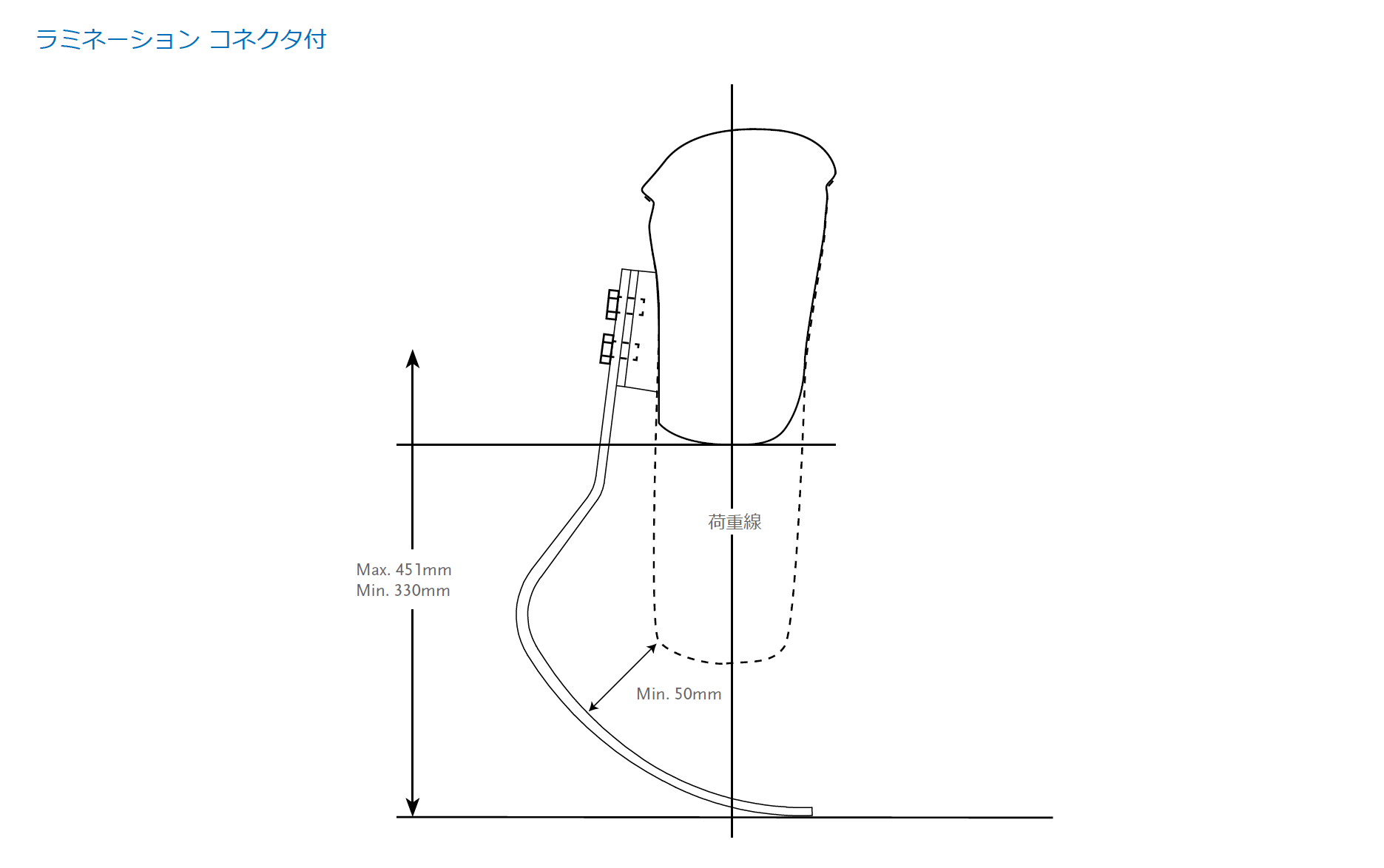

最大構造的高さ	451mm
最小構造的高さ	330mm
選択可能なアダプタ	ラミネーションコネクタ

注意：構造的高さは足部底面からラミネーションプレートにある下側のボルト穴の中央までを示しています。

注文情報

カテゴリー選択表

衝撃度／体重（kg）	45-52	53-59	60-68	69-77	78-88	89-100	101-116	117-130	131-147
エクストリーム	1	2	3	4	5	6	7	8	9

製品寸法

キット

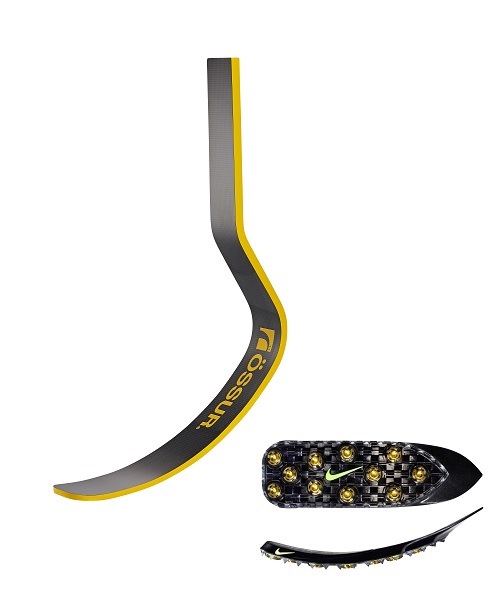

ナイキ スパイクパッドキット

メーカー品番	製品名	カテゴリー
FSX50008	ナイキ スパイクパッドキット	1-9

構成
・ナイキ スパイクパッド
・7mm ピラミッドスパイク
・レンチ

注意：ナイキ スパイクパッドはナイキ社製陸上競技用スパイクと同一のスパイクを採用しています。ナイキ社から追加のスパイクを購入可能です。

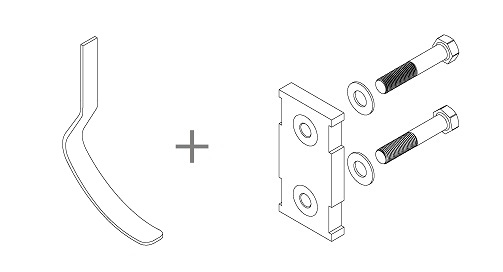

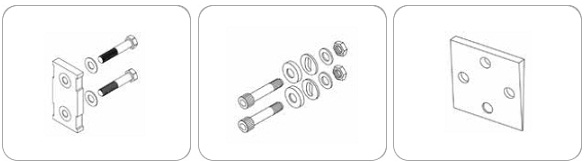

ラミネーションコネクタキット

メーカー品番	製品名	カテゴリー
FSX50009	ラミネーションコネクタキット	1-9

構成
・コネクタ
・アライメントウェッジ(2°, 4°, 6°, 8°)
・アタッチメントハードウェア ・ラミネーションキット（＊樹脂のみのメーカー品番：CM160009）

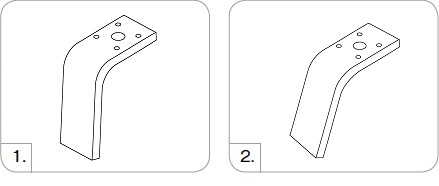

L字ブラケット

図	メーカー品番	製品名	カテゴリー
1.	FSX40003	L字 5°ブラケット 単体	1-6
2.	FSX40001	L字 20°ブラケット 単体	1-6
1.	FSX50005	L字 5°ブラケット キット	1-6
2.	FSX50006	L字 20°ブラケット キット	1-6

キット構成
・L字 5°ブラケット ・ピラミッド取付用ハードウェア ・アライメントウェッジ ・アライメントハードウェア

ハードウェアキット

メーカー品番	長さ	重量	ボルトサイズ	カテゴリー
CM1000055	10mm	144g	x2-1/2°	1-9

構成
・ボルト
・ナット
・球状ワッシャー
・平面ワッシャー

アライメントアダプタキット

メーカー品番	製品名	カテゴリー
FSX50007	アライメントアダプタキット	1-9

回転防止ボルトキット

メーカー品番	製品名	サイズ	カテゴリー
CM130211	ラミネーションコネクタ用アタッチメントボルト	3/8°-24×1 1/2°	1-9
CM130213	ラミネーションコネクタ用アタッチメントボルト	3/8°-24×1 3/4°	1-9
CM130214	ラミネーションコネクタ用アタッチメントボルト	3/8°-24×1 3/8°	1-9

アライメントウェッジ

メーカー品番	製品名	カテゴリー
CM140515	アライメントウェッジ2°	1-9
CM140516	アライメントウェッジ4°	1-9
CM140517	アライメントウェッジ6°	1-9
CM140518	アライメントウェッジ8°	1-9

更新情報

・品名変更しました（Tコネクタ用ハードウェアキット⇒ハードウェアキット）（Tコネクタと本製品を併用するケースは非常に少なく、混乱を招くことを防ぐため）（2017/1/18）
・・ラミネーションコネクタキットの樹脂のメーカー品番を追記しました（2018/4/10）
