OHP3 四軸空圧膝継手（回転中心位置調整機構付）(完成用部品)

OHP3は空圧制御の多軸膝継手です。ソケットに接続するアダプタは複数種の中から選択することができ、様々な切断レベルのユーザー様に対応することができます。

・調整可能な幾何学的ロックシステムを備えた多軸膝継手
・空気圧システムを使用した遊脚コントロール調整が可能
・ソケットコネクタの簡単な変更
・IKFアダプタで調整可能な立脚屈曲
・大腿長断端や膝関節離断に有用
・最大150°の膝屈曲角度

>>資料のご案内

完成用部品情報

OHP3 四軸空圧膝継手（回転中心位置調整機構付） オズール 172816 骨格・義足・膝継手・C 多軸膝・1 遊動式・空圧: 令和6年度完成用部品価格 ¥342,200

＊ご案内の完成用部品価格は膝継手部分のみです。 アダプタが別途必要となります。

対象者

切断レベル

股関節離断・大腿切断・膝関節離断

義足に加わる衝撃

中、高

体重制限

125kg

製品仕様

	ピラミッドアダプタ付	IKFアダプタ付	ループアダプタ付
全長(構造的高さ)	215mm	230mm	207mm
重量	1,025g	1,155g	1,040g
最大屈曲角度	約150°	約150°	約150°

膝と足の特徴アイコン

>> アイコンの詳細はこちら

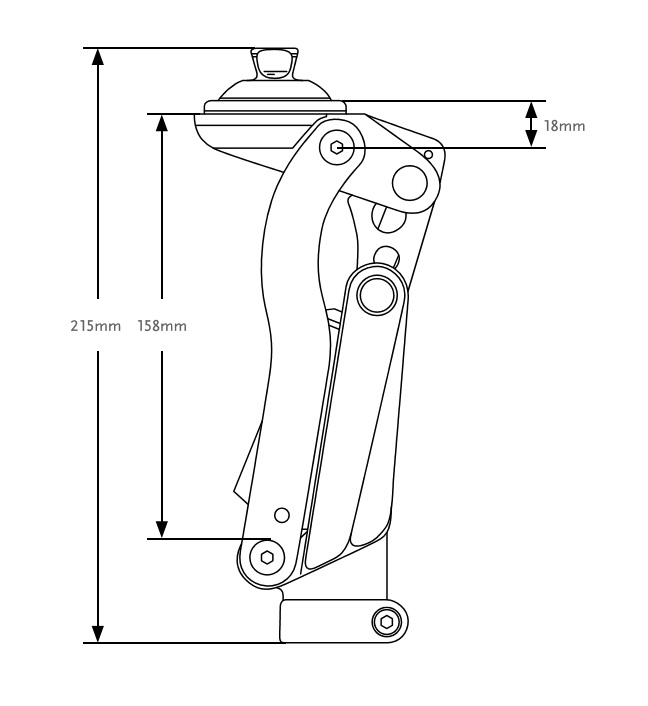

製品寸法

キット

図	メーカー品番	OHP3と各アダプタの組合せと各令和6年度完成用部品情報		完成用部品価格合計
①	1728160	OHP3 四軸空圧膝継手（回転中心位置調整機構付）オズール 172816 令和6年度完成用部品価格 342,200円	膝継手近位オスピラミッドアダプタオズール 1970863 令和6年度完成用部品価格38,900円	381,100円
②	1728161		膝継手近位IKFアダプタオスピラミッド付オズール M631100 令和6年度完成用部品価格 59,500円工場出荷時のバンパーについて・出荷時には後方には赤色（中硬さ）前方には茶色（標準硬さ）のバンパーが組み立てられて出荷されます。・後方バンパーの黄色（軟らかい）と茶色（硬い）が同梱されています。	401,700円
③	1728162		ソケット直結ループアダプタオズール 1970862 令和6年度完成用部品価格45,200円	387,400円

※膝継手本体の単体（アダプタなし）での販売はしておりません。

※カバー単体での販売はしておりません（カバーが破損した場合、保証期間内は無償修理、保証期間外は有償修理となります）

構成部品（別売）

写真	メーカー品番	製品名	材質	体重制限	重量
1.	1970863	ピラミッドアダプタ	アルミニウム/スチール	136kg	86g
2.	M631100	IKFアダプタ	アルミニウム/スチール	136kg	220g
3.	1970862	ループアダプタ	アルミニウム/スチール	136kg	99g

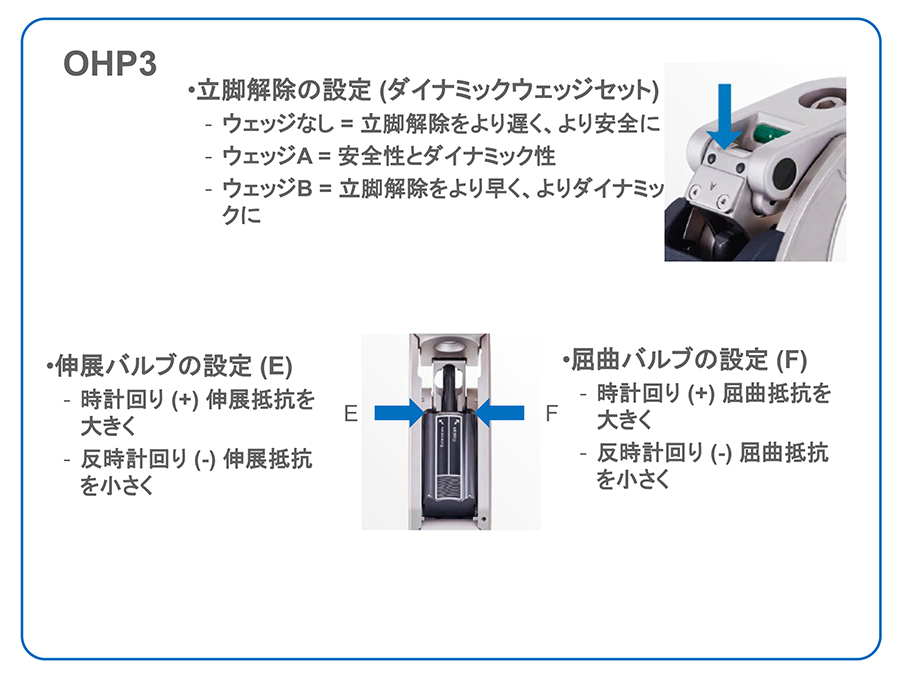

OHP3のシステム調整
